ВВГнг(А)-LS

Кабели марок ВВГнг(А)-LS предназначены для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок при отсутствии опасности механических повреждений при эксплуатации и необходимости снижения рисков задымления от горения кабеля при пожаре.

При производстве кабеля используются ПВХ пластикаты пониженной пожароопасности и пониженным дымовыделением при контакте с огнем. Показатель токсичности - не более 40мг/м3 по ГОСТ

Правильный выбор силового кабеля и его сечения играют крайне важную роль с точки зрения безопасности и эффективности его эксплуатации. Наши менеджеры всегда готовы проконсультировать Вас и помочь с выбором оптимального варианта.

ГОСТ: ТУ 16.К71-310-2001

Маркоразмеры
Описание
Характеристики

Hаименование сечения	Hапряжение кв	Диаметр мм	Вес,кг	Цена
ВВГнг(А)-LS 5х240 Артикул 00000324	0.66/1	59	12406	по запросу	в корзину
ВВГнг(А)-LS 5х185 Артикул 00000322	0.66/1	53.3	9569	по запросу	в корзину
ВВГнг(А)-LS 5х150 Артикул 00000320	0.66/1	47.7	7815	по запросу	в корзину
ВВГнг(А)-LS 5х120 Артикул 00000319	0.66/1	43.9	6304	по запросу	в корзину
ВВГнг(А)-LS 5х95 Артикул 00000331	0.66/1	39.3	5101	по запросу	в корзину
ВВГнг(А)-LS 5х70 Артикул 00000330	0.66/1	36.5	3858	по запросу	в корзину
ВВГнг(А)-LS 5х50 Артикул 00000328	0.66/1	32.2/32.7	2900/2962	по запросу	в корзину
ВВГнг(А)-LS 5х35 Артикул 00000326	0.66/1	27.9/28.4	2153/2204	по запросу	в корзину
ВВГнг(А)-LS 5х25 Артикул 00000325	0.66/1	25.3/25.8	1695/1735	по запросу	в корзину
ВВГнг(А)-LS 5х16 Артикул 00000321	0.66/1	20.9/21.4	1078/1103	по запросу	в корзину

Применение ВВГнг(А)-LS

Кабели ВВГнг(А)-LS - разновидность кабелей ВВГнг(А), рекомендованные для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств в жилых и общественных зданиях, в метро и других объектах, к которым предъявляются повышенные требования пожарной безопасности, а также применяются на объектах использования атомной энергии.

Отличием силовых кабелей ВВГнг(А)-LS от кабелей ВВГнг(А) является пониженное дымо- и газовыделение при горении, что отражено в их маркировке буквами LS (Low Smoke) - в оболочке токоведущих жил этого кабеля используется безгалогеновый поливинилхлорид, который при горении практически не выделяет дым.

Другие варианты кабеля ВВГнг(А):

ВВГнг-П- плоские кабели,

ВВГЭнг (А) LS - экранированный кабель не поддерживающий горение и с пониженным газы- и дымо- выделением при горении.

ВВГнг (А) FRLS и ВВГЭнг (А) FRLS- обычный и экранированный кабели, огнестойкие с пониженным выделением газа и дыма при горении.

ВВГнг (А) LS LTx и ВВГнг (А) FRLS LTx. Силовые кабели с индексом LTx, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения, не выделяющие коррозионно-активные газообразные продукты при горении и тлении для применения а в зданиях детских дошкольных образовательных учреждений и т.д.

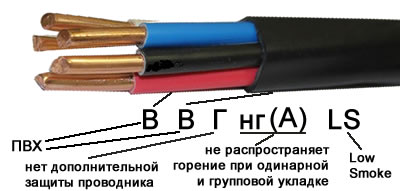

Конструкция ВВГнг(А)-LS

Силовые кабели ВВГнг(А)-LS устроены и внешне выглядят также, как и кабели ВВГнг(А).

Токопроводящая жила - медная, одно- или многопроволочная, круглой или секторной формы.
Изоляция кабелей ВВГнг(А)-LS выполнена из ПВХ пластиката пониженной пожарной опасности и пониженным газо- и дымовыделением при контакте с огнем. Показатель токсичности - не более 40мг/м³ по ГОСТ Р 53769-2010).
Скрутка - изолированные жилы 2-х, 3-х, 4-х и 5-ти жильных кабелей скручены в сердечники имеют отличительную расцветку.
Внутренняя оболочка кабеля ВВГнг (а)-LS выполнена из ПВХ пластиката пониженной пожарной опасности с заполнением наружных промежутков между жилами.
Наружная оболочка или защитный шланг ВВГнг(а)-LS - из ПВХ пластиката пониженной пожарной опасности.

Характеристики

Характеристики ВВГнг(А)-LS

Номинальное напряжение, кВ	0,66 или 1
Температура окружающей среды при эксплуатации кабеля, °С	от - 50 до +50
Минимальный радиус изгиба, диаметров кабеля для многожильных для одножильных	7,5 10
Кабели прокладываются при температуре (без предварительного подогрева), °С, не ниже	-15
Срок службы, лет	30

Таблица 1

Номинальное напряжение кабелей, число и номинальное сечение токопроводящих жил

Марка кабеля	Число жил	Номинальное сечение основных жил, мм²
		Номинальное напряжение кабеля, кВ
		0,66	1
ВВГнг(А)-LS ВВГЭнг(А)-LS	1	1,5-50	1,5-1000
	3, 4		1,5-400
	2, 5		1,5-240
АВВГнг(А)-LS АВВГЭнг(А)-LS	1	2,5-50	2,5-1000
	3, 4		2,5-400
	2, 5		2,5-240
ВБШвнг(А)-LS	1	-	10-630
	3	1,5-50	1,5-400
	4
	2, 5		1,5-240
АВБШвнг(А)-LS	1	-	16-630
	3	2,5-50	2,5-400
	4
	2, 5		2,5-240

Таблица 2

Токопроводящие жилы выполняются одно- или многопроволочными номинальными сечениями в соответствии с таблицей

Наименование жилы	Номинальное сечение жилы, мм²
	круглой		секторной
	медной	алюминиевой	медной	алюминиевой
Однопроволочная	1,5 - 50	2,5 - 300	-	25 - 400
Многопроволочная	16 - 1000	25 - 1000	25 - 400	25 - 400

Таблица 3

Сечение экрана из медных проволок многожильных кабелей

Наименование	Номинальное сечение, мм²
1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300	400
Экран	1,5	2,5	4	6	10	16	16	16	25	35	50	70	70	95	120	150
