ААШВ-1

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004

Код ОКП: 35 3611 0200, 35 3613 0200, 35 3614 0200, 35 3615 0200, 35 3616 0200, 35 3633 3500, 35 3634 3500

Маркоразмеры
Описание
Характеристики
Токовая нагрузка
Вес, диаметры

Hаименование сечения	Hапряжение кв	Диаметр мм	Вес,кг	Цена
ААШВ-1 1х800+2х1,5 -1 ТУ 16.К71-269-97 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 1х800 -1 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 1х625+2х1,5 -1 ТУ 16.К71-269-97 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 1х500 -1 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 1х400 -1 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 4х240 -1 ТУ 16.К71-269-97 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 4х240 (ож)-1 ТУ 16.К71-269-97 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 3х240 -1 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 3х240 (ож)-1 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-1 3х240+1х120 (ож)-1 ТУ 16.К09-143-2004 Артикул	-	-	-	по запросу	в корзину

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004

Код ОКП: 35 3611 0200, 35 3613 0200, 35 3614 0200, 35 3615 0200, 35 3616 0200, 35 3633 3500, 35 3634 3500

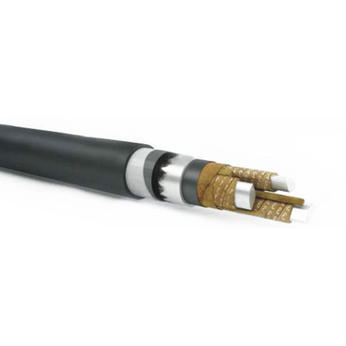

Элементы конструкции

Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 70-240 кв. мм.,
• многопроволочная (класс 1 и 2) сечением 70-800 кв. мм.;
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
Заполнение из бумажных жгутов;
Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
Алюминиевая оболочка;
Подслой из битума и пленки ПЭТ;
Наружный покров из ПВХ пластиката.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм	Строительная длина, м
до 70	300-450
95 и 120	250-400
150 и более	200-350

Токовая нагрузка

одножильные


Сечение кв.мм	1 кВ	1 кВ	20 кВ	20 кВ	35 кВ	35 кВ	35 кВ	35 кВ
	земля- располо- жение в плоскости	воздух- располо- жение в плоскости	воздух- располо- жение в плоскости	воздух- располо- жение треуголь- ником	земля- располо- жение в плоскости	земля- расположение треуголь- ником	воздух- располо- жение в плоскости	воздух- располо- жение треуголь- ником
10	81	82	—	—	—	—	—	—
16	105	109	—	—	—	—	—	—
25	135	142	100	95	—	—	—	—
35	163	174	120	115	—	—	—	—
50	199	216	150	140	—	—	—	—
70	246	276	190	180	—	—	—	—
95	292	334	230	220	—	—	—	—
120	333	387	270	255	245	235	280	260
150	379	446	310	295	275	265	320	300
185	426	508	350	335	310	300	370	340
240	496	604	410	395	360	345	440	405
300	562	695	470	455	405	390	500	465
400	663	838	560	540	455	445	580	540
500	752	966	—	—	—	—	—	—
625	856	1122	—	—	—	—	—	—
800	987	1318	—	—	—	—	—	—
Примеча- ние:
1. При прокладке в воде токовые нагрузки в земле следует умножить на коэф- фициент К=1,3 для кабелей на напряжение 1кВ			2. Токи нагрузки даны для грунтов с удельным тепловым сопротив- лением 1,2°С х м/Вт (глубина прокладки 0,7 м)		3. Кабели располо- жены в горизон- тальной плоскости на расстоянии 35-125 мм друг от друга или треуголь- ником вплотную			4. Токовые нагрузки даны для постоян- ного тока для кабелей на напря- жение 1 кВ и для перемен- ного тока для кабелей на напряжение 20 и 35 кВ.
трех, четырех- жильные
Сечение кв.мм	1 кВ	1 кВ	6кВ	6кВ	10 кВ	10 кВ	20 кВ	20 кВ	35 кВ	35 кВ
	земля	воздух	земля	воздух	земля	воздух	земля	воздух	земля	воздух
6	45	40
10	60	55	59	55	—	—	—	—	—	—
16	79	72	77	73	74	67	—	—	—	—
25	102	95	100	95	91	87	100	95	—	—
35	126	118	121	117	110	106	115	110	—	—
50	153	146	149	146	134	132	140	135	—	—
70	184	180	180	178	162	161	170	170	—	—
95	219	218	213	214	192	194	205	205	—	—
120	24У	261	243	248	218	234	235	240	225	235
150	281	300	275	285	246	264	265	270	250	265
185	314	342	307	333	275	298	300	315	—	—
240	359	402	351	389	314	347	—	—	—	—
Примеча- ние:
1. При прокладке в воде токовые нагрузки в земле следует умножить на коэф- фициент К=1,3 для кабелей на напряжение 1, б, 10 кВ и коэффициент К=1,1 для кабелей на напряжение 20, 35 кВ			2. Для четырех- жильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются			3. Токовые нагрузки четырех- жильных кабелей с жилами равного сечения в четырех- проводных сетях при нагрузке во всех жилах должны быть умножены на коэф- фициент 0,93			4. Токи нагрузки даны для грунтов с удельным тепловым сопротив- лением 1,2°С х м/Вт (глубина прокладки 0,7 м)		5. Токовые нагрузки даны для перемен- ного тока.

Влажность воздуха при 35° C [%]	98
Гарантийный срок эксплуатации [месяц]	54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	4
Максимальная рабочая температура жилы при перегрузке [°С]	105
Максимальная рабочая температура жилы [°С]	80
Монтаж при температуре, не ниже [°C]	0
Номинальное переменное напряжение частотой 50 Гц [кВ]	1
Номинальное постоянное напряжение [кВ]	2.5
Радиус изгиба кабелей [наружных диаметров]	25
Разность уровней, не более [м]	25
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50
Электрическое сопротивление изоляции, не менее [МОм*км]	100

	Расчетная масса кабеля, кг/км	Наружный диаметр, мм
1x240	1387	29,0
1x300	1651	31,6
1x400	2034	34,7
1x500	2537	38,9
1x625	3027	42,2
1x800	3808	47,3
3x95 ож	1488	30,5
3x95	1587	32,3
Зх120ож	1823	33,7
3x120	1986	36,1
3x150 ож	2147	36,5
3x150	2343	38,9
Зх185ож	2589	39,9
3x185	2828	42,6
3x240 ож	3254	44,3
3x240	3575	47,8
3x70+1x35	1477	31,5
3x95+1x50 ож	1752	33,4
3x95+1x50	1888	35,6
3x120+1x70 ож	2172	37,0
3x120+1x70	2310	38,9
3x150+1x70 ож	2468	39,3
3x150+1x70	2659	41,6
3x185+1x95 ож	2999	43,1
3x185+1x95	3286	46,4
3x240+1x120 ож	3917	49,1
3x240+1x120	4190	51,8
4x70 ож	1508	31,0
4x70	1592	32,2
4x95 ож	1901	34,4
4x95	2054	36,2
4х120ож	2357	38,2
4x120	2497	39,8
4x150 ож	2753	41,0
4x150	2941	42,9
4x185 ож	3449	46,0
4x185	3654	47,6
4x240 ож	4358	51,3
4x240	4555	52,8
