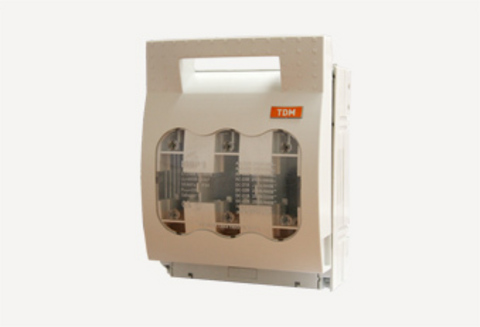

Выключатель-разъединитель с функцией защиты ПВР 2 3П 400A TDM

по запросу
Артикул SQ0726-0003

в корзину

Выключатель-разъединитель с функцией защиты ПВР 2 3П 400A TDM SQ0726-0003

Назначение

  • Для включения/отключения  нагрузки (с видимым разрывом).
  • Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

  • Вводно-распределительные устройства (ВРУ).
  • Оборудование трансформаторных подстанций (КСО, ЩО).
  • Шкафы и пункты распределительные (ШРС, ШР, ПР).
  • Шкафы и ящики управления.

Материалы

  • Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
  • Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

Конструкция

Выключатель-разъединитель с функцией защиты состоит из:

  • трехполюсного основания, оснащенного зажимами для плавких вставок;
  • верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
  • нижнего защитного экрана контактов;
  • съемной крышки с местом для установки плавкиx вставок.

Преимущества

  • Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
  • В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
  • Механическая прочность изделия - до 1600 циклов включения/выключения.
  • Возможность контроля напряжения щупом через отверстия на лицевой панели.
  • Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
  • Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления

Технические характеристики:

Минимальная отгрузка, ед. 1
