ВА88-35 3Р 80А 35кА TDM

по запросу
Артикул SQ0707-0067

в корзину

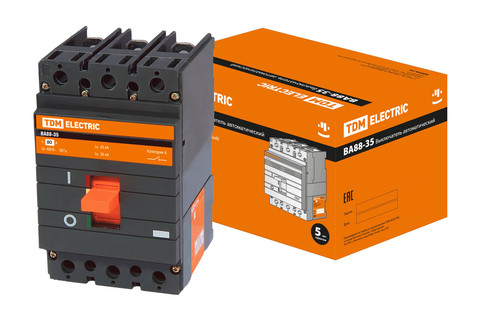

Автоматический выключатель ВА88-35 3Р 80А 35кА TDM SQ0707-0067

Назначение

  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения.
  • Оперативное включение и выключение электрических цепей.



Применение

  • Жилое и гражданское строительство.
  • Производственные объекты.
  • Электроподстанции.

Материалы

  • Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам.

Конструкция

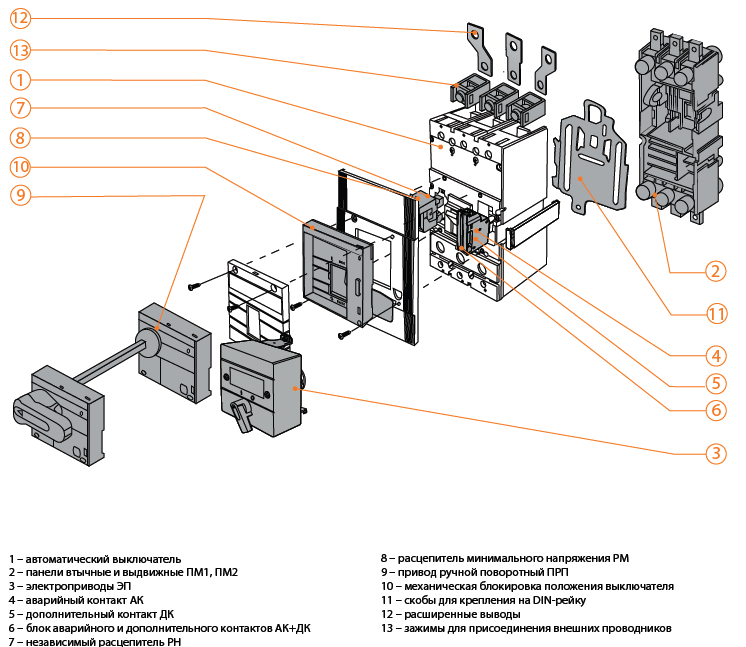

  • Позволяет самостоятельно устанавливать дополнительные аксессуары.

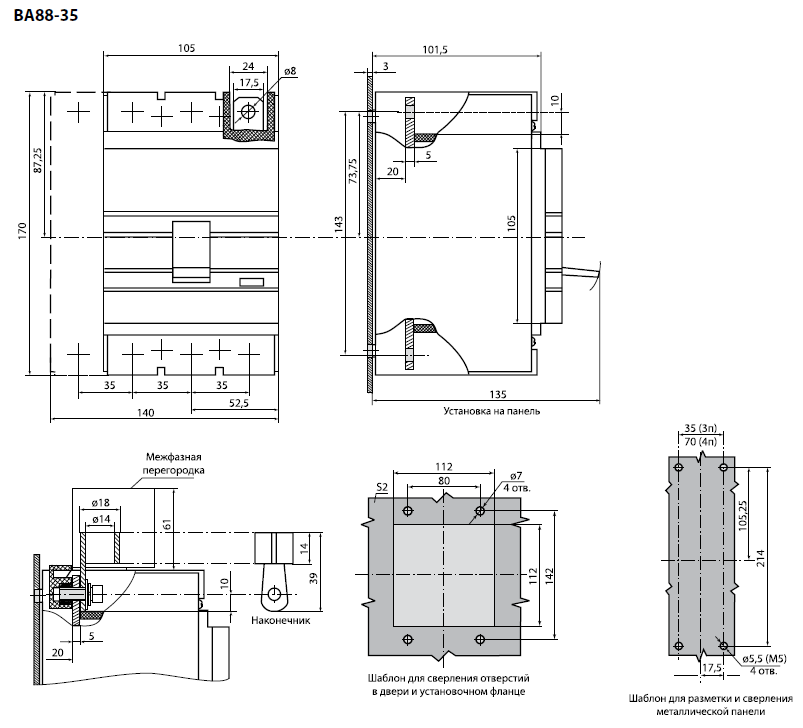

  • Возможность монтажа на DIN  рейку при помощи специальной скобы.
  • Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик.
  • Двойная изоляция  полное отделение силовых цепей от цепей аксессуаров.

Преимущества

  • Компактные размеры (габариты и масса)  примерно на 15% меньше аналогичных выключателей.
  • Увеличенный гарантийный срок эксплуатации  5 лет

Маркировка

  • Номинальный ток  величина тока в амперах (А), которую выключатель способен пропускать бесконечно долго без отключения цепи.
  • Предельная отключающая способность (Icu)  максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии
  • Рабочая отключающая способность (Ics)  величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи.
  • Категория применения ?А? означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории В являются селективными и такую функцию обеспечивают.
  • Номинальное рабочее напряжение  напряжение переменного тока ( знак ~ ), при котором аппарат работает в нормальных условиях.

Комплектация

  • Переходные шины.
  • Межфазные перегородки.
  • Комплект винтов для крепления на панель.
  • Комплект для присоединения внешних проводов.





Технические характеристики:

Минимальная отгрузка, ед. 1
