ТТН 100/3000/5-15VA/0,5 TDM

по запросу
Артикул SQ1101-0144

в корзину

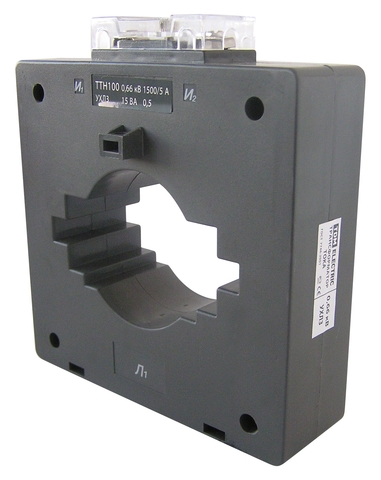

ТТН 100/3000/5-15VA/0,5 TDM SQ1101-0144

Назначение

  • Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 0,66кВ 50 Гц.

Применение

  • В схемах контроля энергопотребления с помощью измерительных приборов, учёта энергопотребления, управления средствами автоматами и защиты.

Материалы

  • Корпус из негорючего самозатухающего пластика.

Преимущества

  • Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.004.A №56778.
  • Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
  • Ассортимент трансформаторов ТТН класса точности 0,5 очень широк и охватывает ряд востребованных исполнений, таких как ТТН-Ш: 300-1000А; ТТН60; ТТН100 и ТТН125,  отсутствующих у ряда российских производителей
  • Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
  • Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
  • Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.
  • Трансформаторы ТТН (color) имеют разные цвета корпусов: желтый, зеленый и красный, соответствующие цветам фазных шин, что облегчает визуализацию фаз в шкафу.

Конструкция

  • Неразборная конструкция корпуса.
  • Способы монтажа: на шину с помощью специальной фиксирующей распорки или на монтажную панель щитка и использованием специальных кронштейнов.
  • Универсальное окно, позволяющее подключать внешние шины различных размеров и конфигураций в трансформаторах тока ТТН без встроенной шины.
  • В комлектацию входят 4 кронштейна для крепления трансформатора тока на монтажную панель, крепежная планка для крепления на шину и 2 винта с пластиковыми наконечникам к ней, а также инструкция.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать трансформатор.

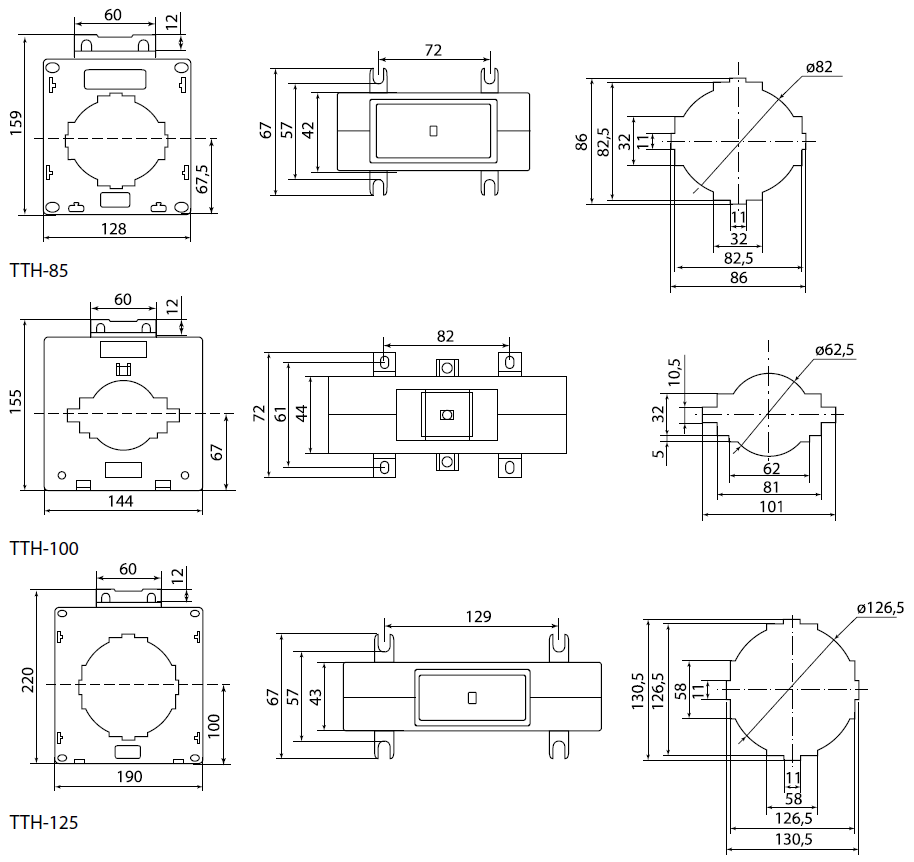

Габаритные размеры (мм)

Технические характеристики:

Класс точности 0.5
Конструкция с окном
Коэффициент трансформации 3000/5
