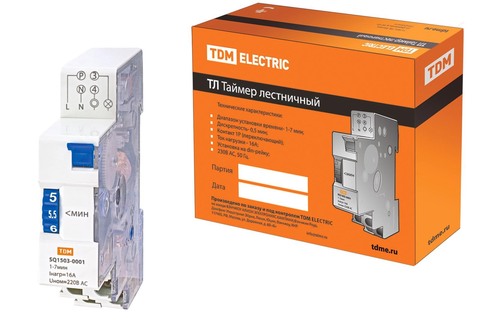

Таймер лестничный ТЛ-1мин/7мин-16А-DIN TDM

по запросу

Артикул SQ1503-0001

в корзину

Таймер лестничный ТЛ-1мин/7мин-16А-DIN TDM SQ1503-0001

Назначение

для автоматического включения освещения лестничной площадки, коридора и др. в диапазоне времени 1-7 минут, по истечении которого освещение автоматически выключается

Применение

устанавливаются в основном на лестничных площадках, в коридорах, в фойе зданий, на охраняемых объектах и территориях, для организации дежурного освещения;
таймер рассчитан для использования с лампами накаливания и галогенными лампами.

Материалы

корпус из негорючего самозатухающего пластика

Конструкция

Таймер имеет переключатель на лицевой панели:
в положении контакты таймера все время находятся в замкнутом положении, обеспечивая постоянное включение освещения;
в положении таймер переводится в режим отчета времени с момента поступления сигнала с кнопки или с момента перевода переключателя таймера в это положение.

Преимущества

исполнение в одном модуле 18 мм позволяет экономно расходовать место в щитке;
имеется возможность переключения режимов работы: согласно установленному времени или постоянно включено.

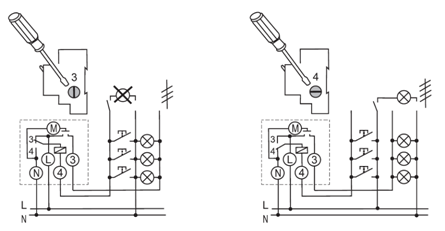

Схемы подключения к сети:

В положении ?3? переключателя на боковой панели таймера подключение внешних кнопок управления осуществляется к зажимам N и 4 таймера. В этом случае нет возможности подключения дополнительных ламп освещения через выключатель.

В положении ?4? переключателя на боковой панели таймера подключения внешних кнопок управления осуществляется к зажимам L и 4 таймера. В этом случае имеется возможность подключения дополнительных ламп освещения через выключатель.

Технические характеристики:
