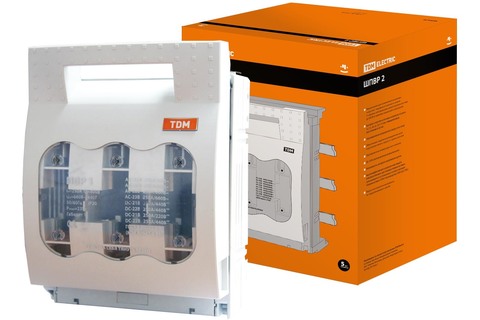

Шинный выключатель-разъединитель с функцией защиты ШПВР 2 3П 400A TDM

в корзину

Шинный выключатель-разъединитель с функцией защиты ШПВР 2 3П 400A TDM SQ0726-0007

Назначение

• Для включения/отключения нагрузки (с видимым разрывом).
• Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

• Вводно-распределительные устройства (ВРУ).
• Оборудование трансформаторных подстанций.
• Шкафы компенсации реактивной мощности с шинной системой
• Шкафы и ящики управления.

Материалы

• Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
• Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

Конструкция

Шинный выключатель-разъединитель с функцией защиты состоит из:
• трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам;
• верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
• нижнего защитного экрана контактов;
• съемной крышки с местом для установки плавкиx вставок типа NH (ППНН).

Преимущества

• Быстрый и безопасный монтаж без сверления и пробивания отверстий на систему шин с наиболее распространенным межшинным расстоянием в 60 мм при помощи клемм подключения.
• Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать большое количество проводов и кабелей.
• Возможность крепления на шины толщиной 5 и 10 мм для ШПВР00 и на шины 10 мм для ШПВР1-3.
• Возможность вывода кабеля как вверх, так и вниз при помощи универсального переходника.

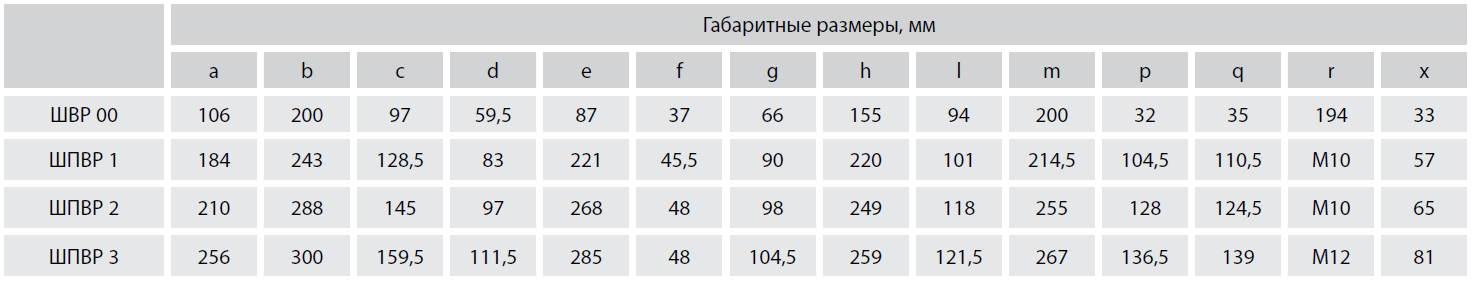

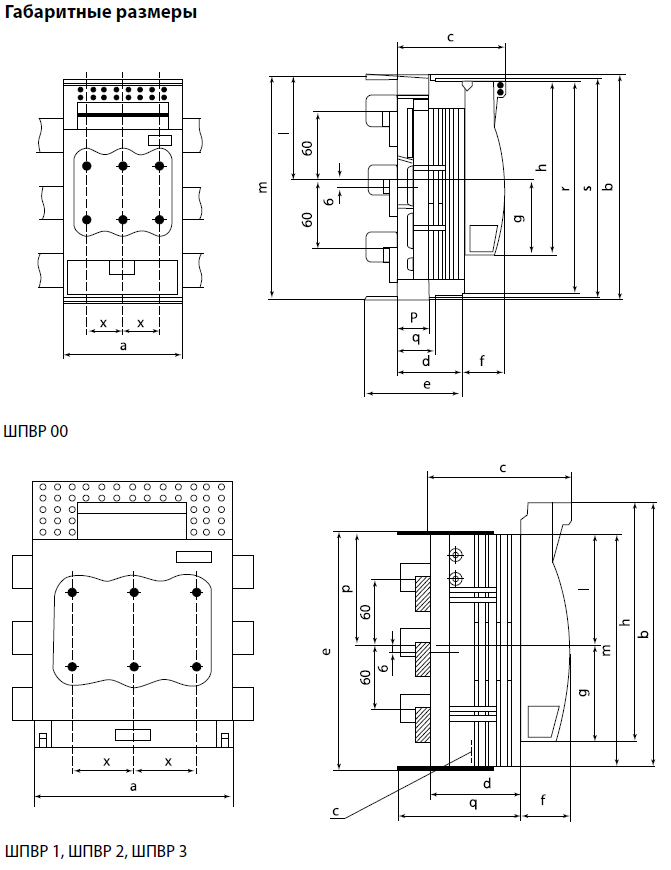

Технические характеристики:
