Шинный выключатель-разъединитель с функцией защиты ШПВР 1 3П 250A TDM

по запросу
Артикул SQ0726-0006

в корзину

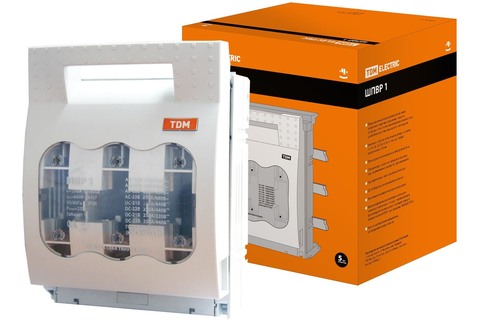

Шинный выключатель-разъединитель с функцией защиты ШПВР 1 3П 250A TDM SQ0726-0006

Назначение

  • Для включения/отключения нагрузки (с видимым разрывом).
  • Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

  • Вводно-распределительные устройства (ВРУ).
  • Оборудование трансформаторных подстанций.
  • Шкафы компенсации реактивной мощности с шинной системой
  • Шкафы и ящики управления.

Материалы

  • Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
  • Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

Конструкция

    Шинный выключатель-разъединитель с функцией защиты состоит из:
    • трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам;
    • верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
    • нижнего защитного экрана контактов;
    • съемной крышки с местом для установки плавкиx вставок типа NH (ППНН).

Преимущества

  • Быстрый и безопасный монтаж без сверления и пробивания отверстий на систему шин с наиболее распространенным межшинным расстоянием в 60 мм при помощи клемм подключения.
  • Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать большое количество проводов и кабелей.
  • Возможность крепления на шины толщиной 5 и 10 мм для ШПВР00 и на шины 10 мм для ШПВР1-3.
  • Возможность вывода кабеля как вверх, так и вниз при помощи универсального переходника.

Технические характеристики:

Минимальная отгрузка, ед. 1
