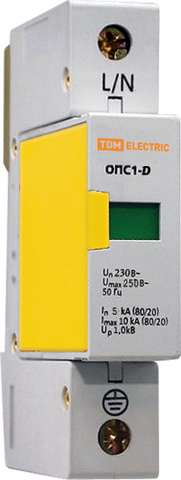

Разрядник ОПС1-D 1Р In=5kA Un=230B Im=10kA TDM

по запросу
Артикул SQ0201-0009

в корзину

Разрядник ОПС1-D 1Р In=5kA Un=230B Im=10kA TDM SQ0201-0009

Назначение

  • Защита от грозовых импульсных перенапряжений.
  • Защита от коммутационных импульсных перенапряжений.

Применение

Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационнаых и защитных аппаратов и счётчика.

  • Ограничители класса В  предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРщ).
  • Ограничители класса С  предназначены для защиты электрооборудования объектов от остатков атмосферных и коммутационных перенапряжений, прошедших через ограничители класса В. Устанавливают в местных распределительных щитках (например, в вводном щитке квартиры, офиса). Осуществляют защиту внутренней проводки, автоматических и дифференциальных выключателей, контакторов, выключателей, розеток и др.
  • Ограничители класса D  предназначены для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех прошедших через ограничитель класса C. Устанавливают в распределительные коробки, розетки и могут встраиваться непосредственно в оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, переносных электрических устройств и др.

Материалы

  • Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Конструкция

  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • На лицевой панели ограничителя ОПС1 реализован визуальный указатель ?износа? сменного защитного модуля.
  • В каждом из полюсов предусмотрен встроенный предохранитель для защиты от сверхтоков.
  • Сменный варисторный модуль позволяет провести замену, не отключая подключенные провода и не снимая основание.

Преимущества

  • Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DINрейке.
  • Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.
  • Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, то аппарат новый и находится в заводской упаковке.
  • Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/ Земля), что позволяет избежать ошибок при монтаже.

Технические характеристики:

Минимальная отгрузка, ед. 1
Количество полюсов 1 пол.
Класс защиты D
