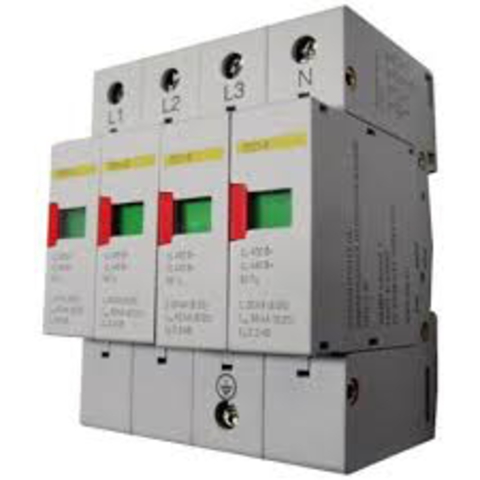

Разрядник ОПС1-C 4Р In=20kA Un=400B Im=40kA TDM

по запросу

Артикул SQ0201-0008

Разрядник ОПС1-C 4Р In=20kA Un=400B Im=40kA TDM SQ0201-0008

Назначение

Защита от грозовых импульсных перенапряжений.
Защита от коммутационных импульсных перенапряжений.

Применение

Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационнаых и защитных аппаратов и счётчика.

Ограничители класса В предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРщ).
Ограничители класса С предназначены для защиты электрооборудования объектов от остатков атмосферных и коммутационных перенапряжений, прошедших через ограничители класса В. Устанавливают в местных распределительных щитках (например, в вводном щитке квартиры, офиса). Осуществляют защиту внутренней проводки, автоматических и дифференциальных выключателей, контакторов, выключателей, розеток и др.
Ограничители класса D предназначены для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех прошедших через ограничитель класса C. Устанавливают в распределительные коробки, розетки и могут встраиваться непосредственно в оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, переносных электрических устройств и др.

Материалы

Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Конструкция

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели ограничителя ОПС1 реализован визуальный указатель ?износа? сменного защитного модуля.
В каждом из полюсов предусмотрен встроенный предохранитель для защиты от сверхтоков.
Сменный варисторный модуль позволяет провести замену, не отключая подключенные провода и не снимая основание.

Преимущества

Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DINрейке.
Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.
Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, то аппарат новый и находится в заводской упаковке.
Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/ Земля), что позволяет избежать ошибок при монтаже.
