Планочный выключатель-разъединитель с функцией защиты три рукоятки ППВР 2/185-1 3П 400A TDM

по запросу
Артикул SQ0726-0113

в корзину

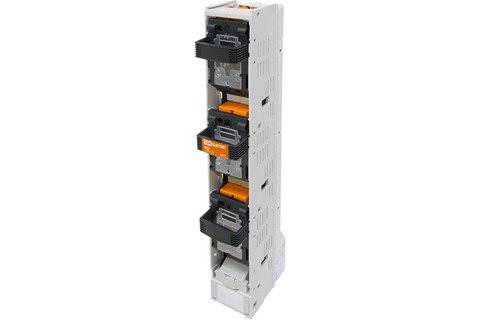

Планочный выключатель-разъединитель с функцией защиты три рукоятки ППВР 2/185-1 3П 400A TDM SQ0726-0113

Область применения

  • сборщики щитового оборудования;
  • строительно-монтажные организации.

Назначение

  • Для включения/отключения нагрузки (с видимым разрывом).
  • Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

  • Планочные выключатели-разъединители с функцией защиты заложены в проектах множества типовых сборок, из которых самими распространенными являются шкафы низкого напряжения (ШНН). ШНН входят в состав комплектных трансформаторных подстанций киоскового типа (КТПК) и устанавливаются в отсек распределительного устройства низкого напряжения (отсек РУНН).

Материалы

  • Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
  • Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).

Конструкция

    Планочный выключатель-разъединитель с функцией защиты состоит из:
  • Трехполюсного основания, оснащенного шинами для подключения и зажимами для плавких вставок;
  • Корпуса с блоками под плавкие вставки, при помощи ручек осуществляющих пофазное либо трехфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блоки в единую конструкцию.
  • Нижнего защитного экрана контактов.

Преимущества

  • Возможность крепления ППВР как непосредственно на шины стандартным способом (при помощи болтов), так и при помощи терминала для шин (арт. SQ0726-0016).
  • Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать большое количество проводов и кабелей.
  • Крепление на систему шин с распространенными межшинными расстояниями в 100 мм (для ППВР 00) и 185 мм (для ППВР 1, ППВР 2, ППВР 3).
  • Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной или пофазной коммутацией всех полюсов.

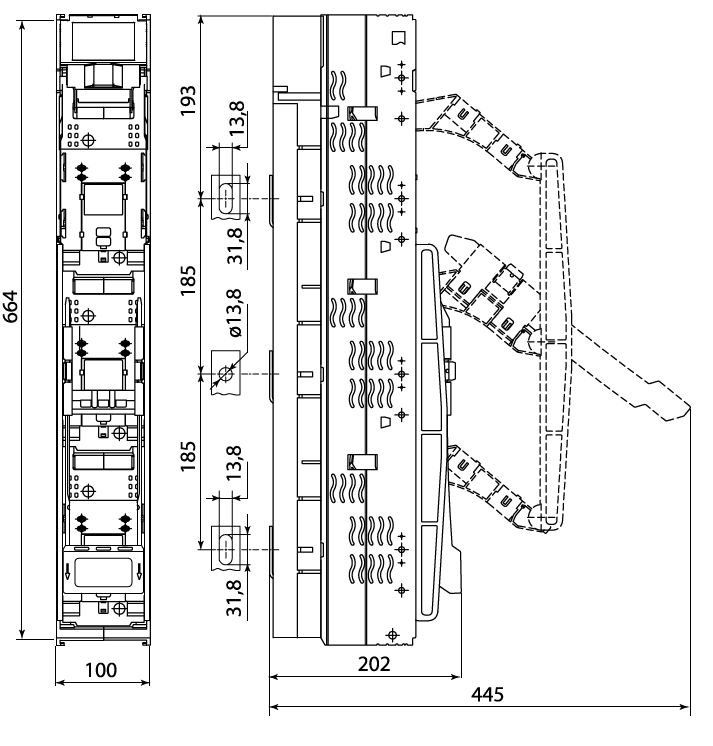

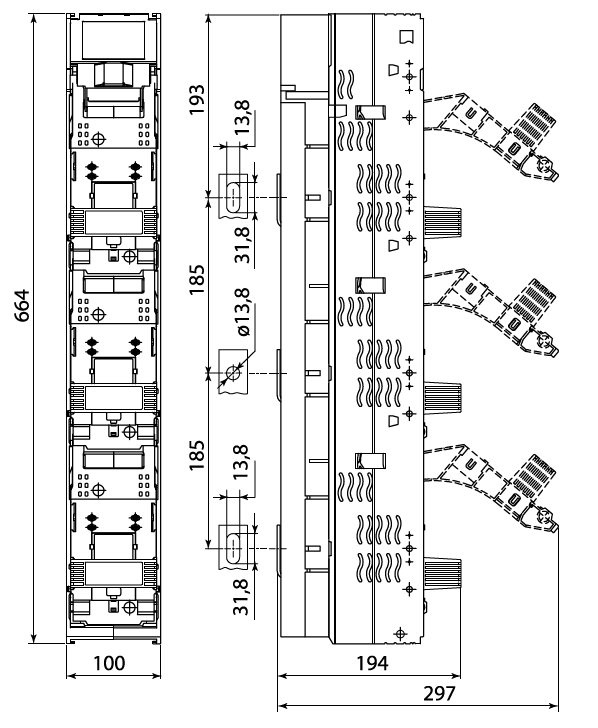

Габаритные размеры (мм)

Технические характеристики:

Минимальная отгрузка, ед. 1
