ОМ-1 3/30-Н-01 (1ф, 3-30кВт, 4мод, с реле напр.) TDM

по запросу
Артикул SQ1505-0003

в корзину

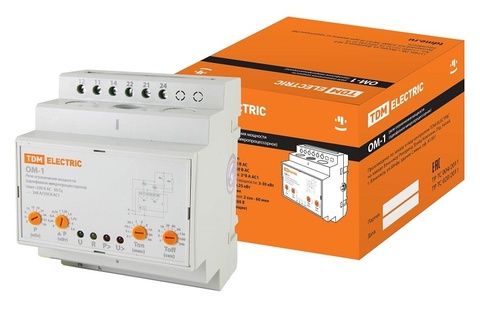

ОМ-1 3/30-Н-01 (1ф, 3-30кВт, 4мод, с реле напр.) TDM SQ1505-0003

Назначение

  • Предназначены для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных, трехфазных электрических сетях переменного тока.

Применение

  • Равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности.
  • Контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии.
  • Защита изношенных сетей от недопустимых перегрузок, связанных с подключением мощных нагрузок.
  • Контроль несанкционированных подключений к электрической сети потребителя.

Материалы

  • Корпус ограничителя выполнен из не поддерживающего горение пластика.

Конструкция и принцип работы

  • Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока. Сигналы, пропорциональные напряжению сети и току, преобразуются в цифровой код, и далее производится расчет действующего значения потребляемой мощности отдельно по каждой фазе.
  • При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на установленное время. Нагрузка должна подключаться к сети с использованием контактора.
  • Повторное включение нагрузки производится автоматически через установленное время.
  • Ограничитель ОМ-630М работает по логике суммарного варианта расчета потребляемой мощности: нагрузка отключается при условии достижения в сумме по 3-м фазам величины мощности, установленной на лицевой панели. При этом нагрузка может быть как симметричной, так и не симметричной.

Преимущества

  • Контроль потребления мощности на вводе в сеть потребителя.
  • Способность подключать нагрузку при обрыве нулевого проводника.
  • Способность защищать нагрузку от повышения (более 260 В) и понижения (менее 160 В) напряжения сети.
  • Защита от перегрузки и короткого замыкания (при превышении током заданного значения в 6 раз нагрузка отключается в течение 0,1 секунды).
  • Для ОМ-630М сохранение работоспособности при питании от 1-й фазы.
  • Ограничитель имеет 2 исполнительных реле, первое управляет контактором, а второе можно использовать для сигнализации (звуковой, световой или подачи сигнала на пульта управления) срабатывания ограничителя.
  • Продукция имеет привлекательную цену: ниже большинства представленных на рынке аналогов.

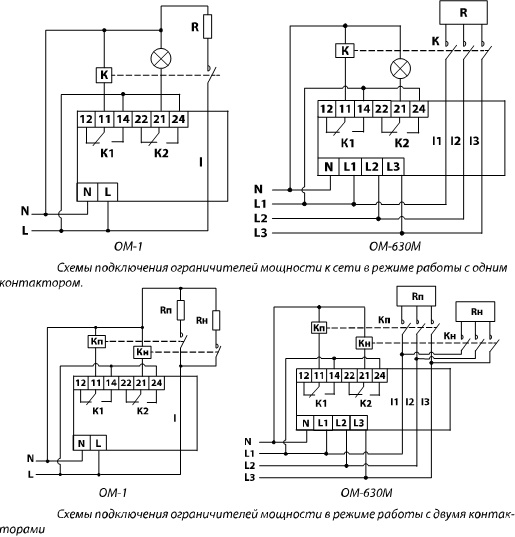

Схема подключения к сети

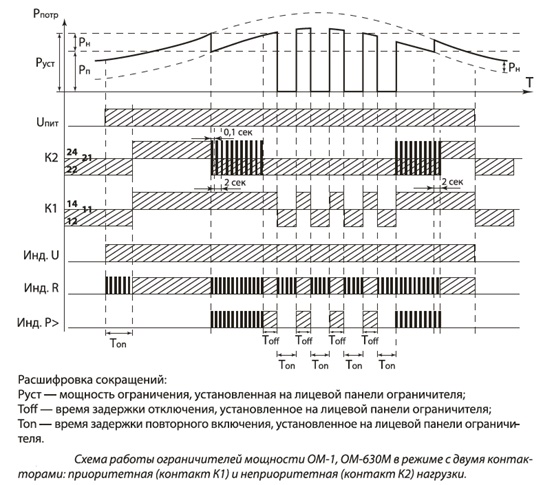

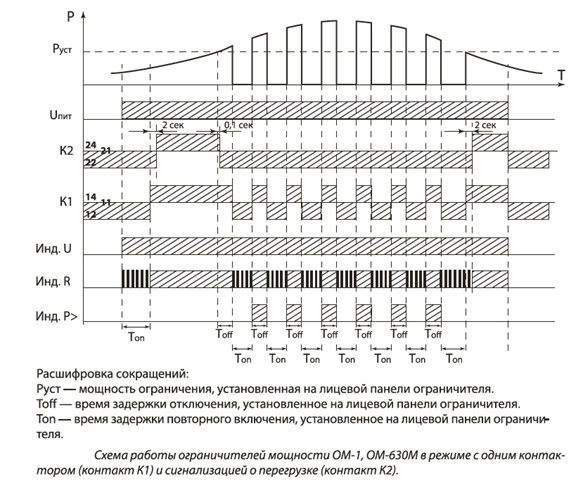

Схема работы ограничителя

Технические характеристики:

Минимальная отгрузка, ед. 1
