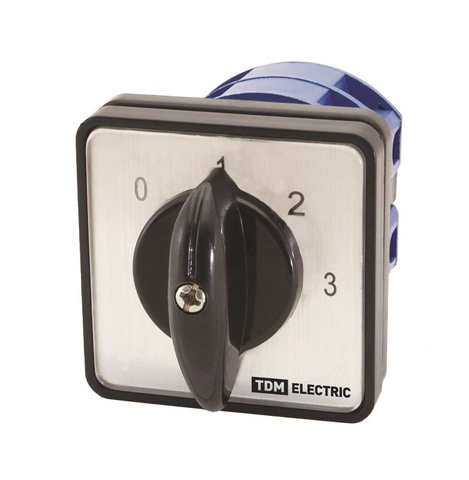

КПУ11-25/2079 (0-1-2-3 1р) TDM

по запросу
Артикул SQ0715-0118

в корзину

КПУ11-25/2079 (0-1-2-3 1р) TDM SQ0715-0118

Назначение

  • Для управления и коммутации электрической нагрузки, схем управления и др.

Применение

  • Как коммутационный элемент в щитах постоянного и переменного токов.
  • В щитах управления АВР, двигательной нагрузкой, управления освещением, аварийного выключения, управление режимами для ТП.
  • Управление агрегатами и всевозможными приводами секционных выключателей, разъединителей, заземлителей на подстанциях.
  • Переключение режима работы трансформатора в сварочном оборудовании.
  • Управление режимами работы ТЭНов в нагревательном оборудовании.

Материалы

  • Применение на контактах композита серебро-оксид кадмия позволяет использовать переключатели для прямого управления мощными электрическими нагрузками.
  • Бокс переключателей КПУ изготовлен из негорючего самозатухающего пластика.

Конструкция

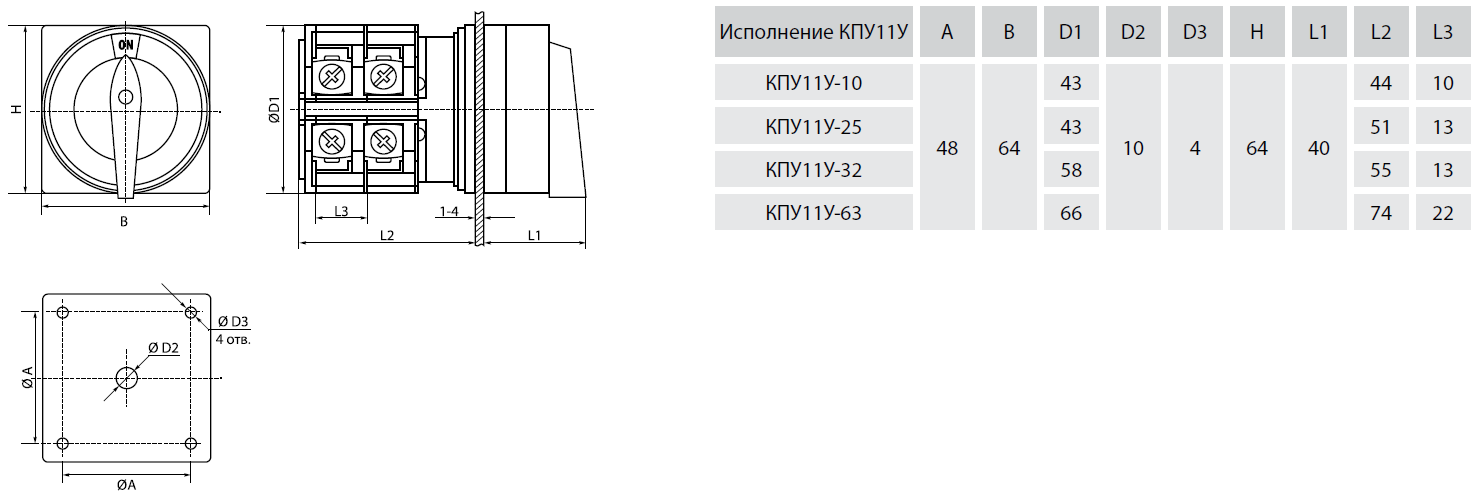

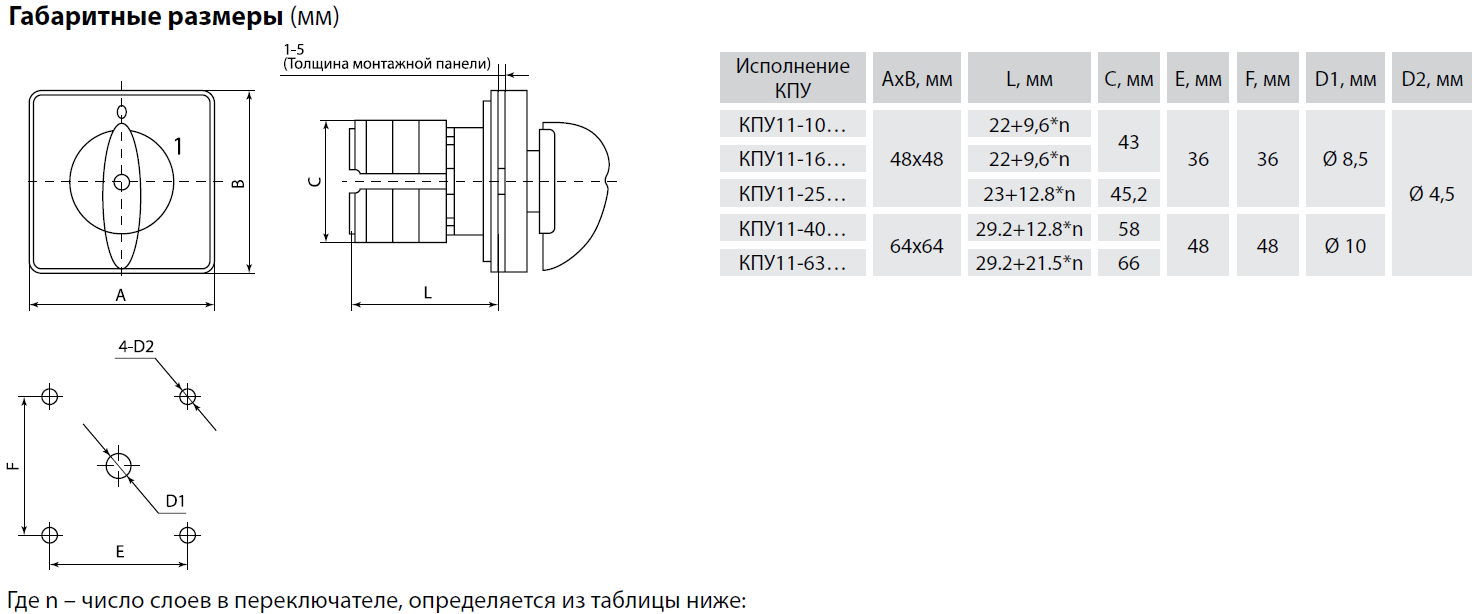

  • Переключатель исполнения КПУ11 монтируется на переднюю панель щитка 4-мя болтами.

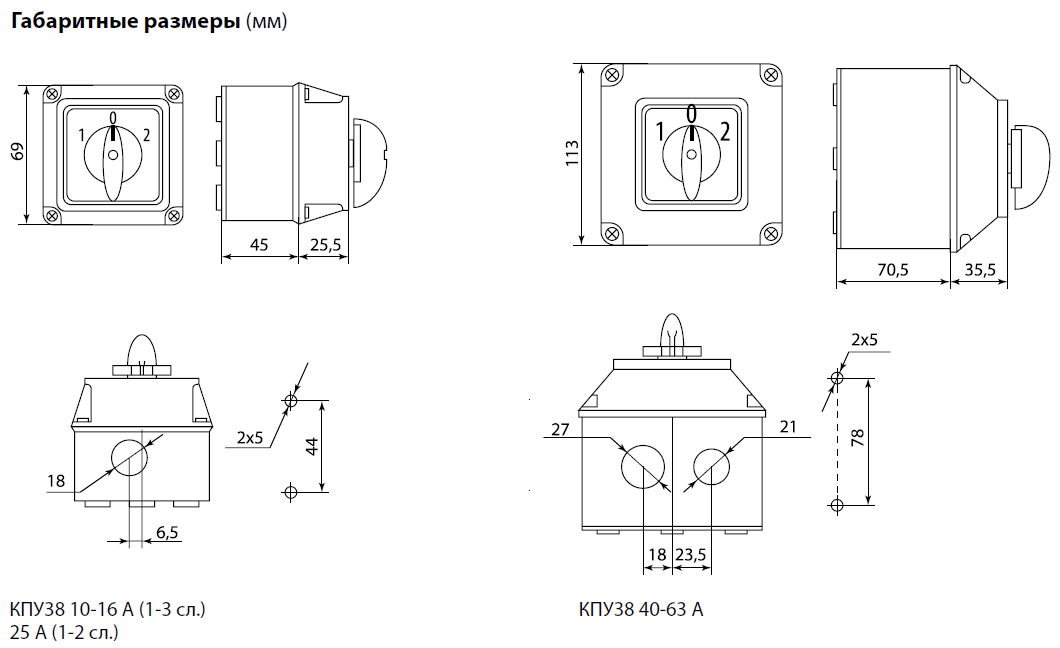

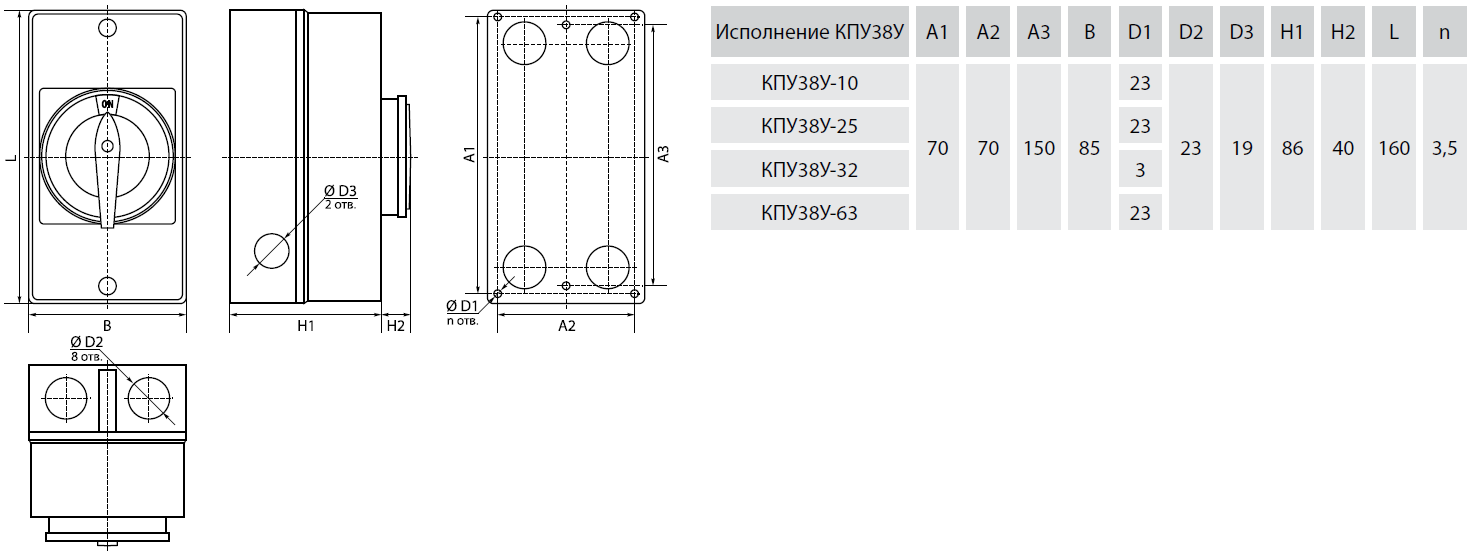

  • Переключатель исполнения КПУ38 в защитном боксе имеет степень защиты IP54 и крепится к монтажной поверхности задней стенкой.
  • Винтовые зажимы для подключения подводящих проводников обеспечивают их надежную фиксацию.
  • Крепление рукоятки и передней панели к корпусу одним болтом обеспечивает их быстрый съем и быстрый монтаж переключателя на переднюю панель щитка.

Преимущества

  • Из широкого ассортимента разработанных коммутационных схем сейчас в ассортименте представлены 37 наиболее ходовых схем, которые покрывают 95% потребностей рынка;
  • Потребитель имеет возможность приобрести отдельно защитный бокс IP54 для переключателей и собрать самостоятельно переключатель в боксе
  • В ассортименте имеются переключатели для ампермеров (1 исполнение) и для вольтметров (3 исполнения), которые позволяют при помощи однофазного измерительного прибора и данного переключателя проводить измерения токов и напряжений в трехфазных сетях
  • В ассортименте есть многопозиционные переключатели ?0-1-2-3? и ?0-1-2-3-4?, которые могут применяться для переключения нагрузки на разные режимы работы
  • В ассортименте имеются КПУ с коммутационными схемами, характерными как для отечественных производителей (без перемычки между выходными контакта ми), так и для зарубежных производителей (с перемычкой между выходными контактами);
  • Ценa кулачковых переключателей TDM Electric ниже аналогов других отечественных и зарубежных производителей;

Структура условного обозначения

  КПУ   XX-XX/XXXX
            1     2       3
Переключатель кулачковый универсальный
1. Тип переключателя:
    11 Встраиваемое исполнение с передним креплением
    38 В защитном боксе IP54
2. Номинальный ток 10, 16, 25, 40, 63 А

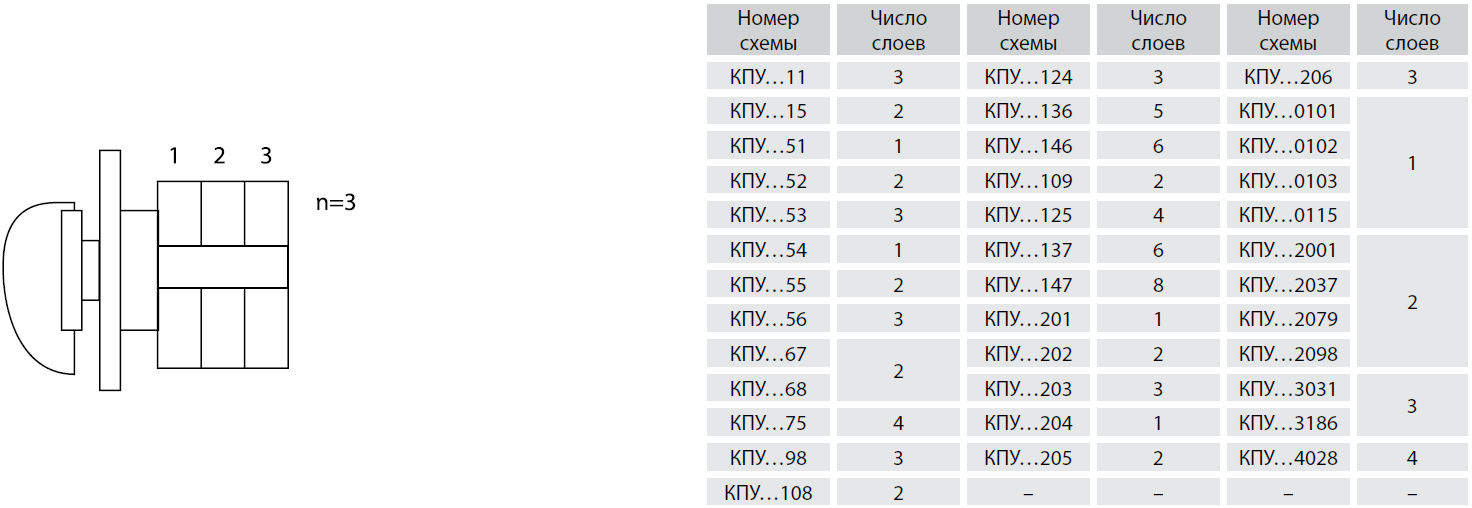

3. Схема коммутации (программа переключения).

Технические характеристики:

Тип 0-1-2-3 (без перемычки)
Минимальная отгрузка, ед. 1
Исполнение Встраиваемое
Номинальный ток, А 25
