Блок автоматического ввода резерва БАВР 3П 400/400А TDM

по запросу
Артикул SQ0743-0005

в корзину

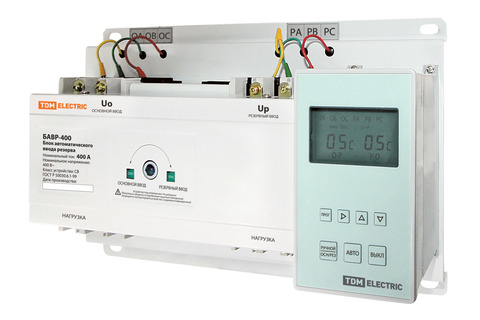

Блок автоматического ввода резерва БАВР 3П 400/400А TDM SQ0743-0005

Назначение

  • Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения, предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
  • Кабель КБК предназначен для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа, с блоком автоматического ввода резерва (БАВР). Позволяет управлять режимами работы и параметрами БАВР в закрытых электрических шкафах.

Применение

  • Объекты индивидуального жилищного строительства.
  • Коттеджи.
  • Садово-огородные товарищества.
  • Сельские больницы, телефонные станции и учреждения.
  • Щитовое производство. Комплектация щитов АВР (арт. SQ0743-0101).

Конструкция

  • Два блочных силовых автоматических выключателя, контроллер, моторный привод.

Преимущества

  • Комплектация автоматическими выключателями, рассчитанными на широкий диапазон токов нагрузки от 63 до 800 А.
  • Адаптированный диапазон токов уставки в каждом габарите автоматических выключателей.
  • Русифицированное меню контроллера.
  • Удобство монтажа и простота установки параметров.
  • Возможность ручного переключения в нестандартных ситуациях и при поломке.
  • Наличие ЖК-дисплея для отслеживания реального состояния параметров сети.
  • Возможность калибровки показаний контроллера.
  • Возможность выноса контроллера на дверцу шкафа.
  • Три режима работы:

    1) автоматический возврат с резервного ввода (питание от линии) на основной после восстановления напряжения (режим самовосстановления) с заданным временным промежутком.

    2) автоматический возврат с резервного ввода (питание от генератора) на основной после восстановления напряжения на основном вводе с заданным временным промежутком.

    3) возврат с резервного ввода на основной после регистрации отклонения напряжения на резервном вводе (режим двух равноценных вводов) с заданным временным промежутком.

  • Возможность проверки действующего напряжения на фазах с целью установления отсутствующего напряжения.
  • Длина кабеля 190 мм (арт. SQ0743-0101).

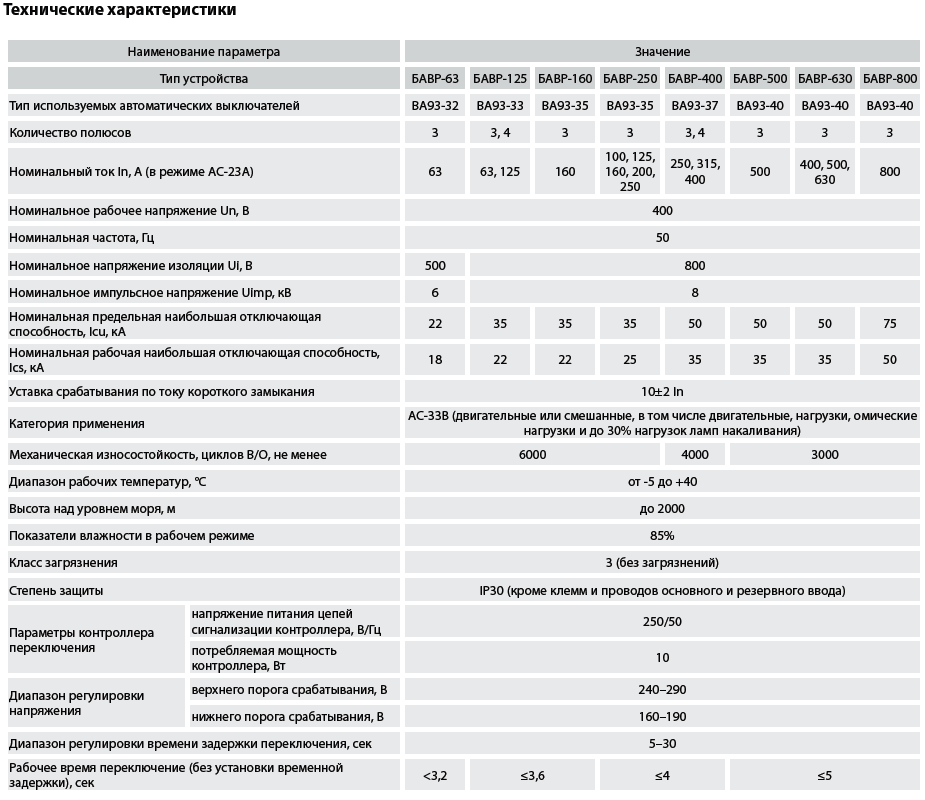

Технические характеристики:

Минимальная отгрузка, ед. 1
Номинальный ток, А 400
Количество полюсов 3
