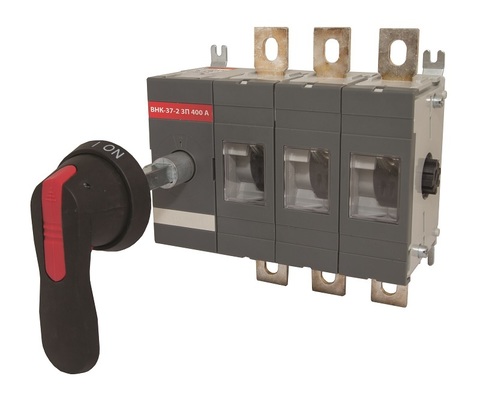

Рубильник ВНК-35-2 3П 200А с выносной фронтальной ручкой управления и переходником 185 мм TDM

по запросу
Артикул SQ0744-0202

в корзину

Рубильник ВНК-35-2 3П 200А с выносной фронтальной ручкой управления и переходником 185 мм TDM SQ0744-0202

Назначение

Выключатели-разъединители нагрузки (рубильники) в корпусе серии ВНК (далее - рубильники ВНК) предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии. Рубильники ВНК могут быть использованы в качестве главных и аварийных выключателей.

Применение

  • Промышленные, коммерческие и бытовые объекты недвижимости.
  • Инфраструктурные объекты.
  • Жилые дома.

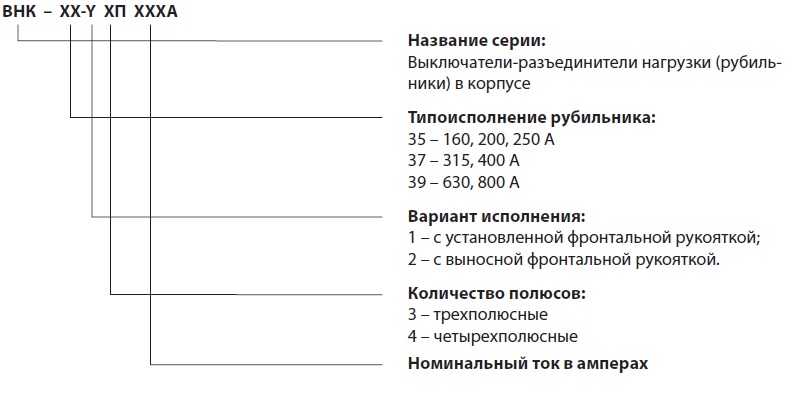

Структура условного обозначения

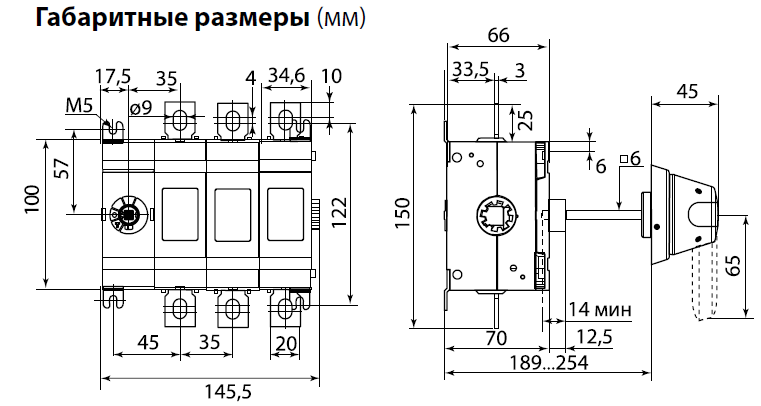

Конструкция

  • Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.
  • Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
  • Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

Преимущества

  • Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
  • На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
  • Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
  • Исполнения c выносной и установленной фронтальной рукояткой.

Комплектация

ВНКхх-1: рубильник с установленной ручкой управления, болты подключения к клеммам, паспорт, коробка.

ВНКхх-2: рубильник, болты подключения к клеммам, переходник 185 мм - 1 шт., ручка управления -1 шт., коробка, паспорт

Технические характеристики:

Тип Выносная рукоятка
Минимальная отгрузка, ед. 1
Номинальный ток, А 200
